耐圧ホース・耐摩耗用ホース
タイパワーホース ニューWR型
耐圧を要する場合にご使用いただけます。また耐熱摩耗性の特殊材質を採用していますので、一般樹脂ホースに比べて耐久性に優れています。軽量で柔軟性に富み、静電気の帯電も少なく、現場サイドでの取り扱いも容易です。
※ニューWR型は右巻きです。

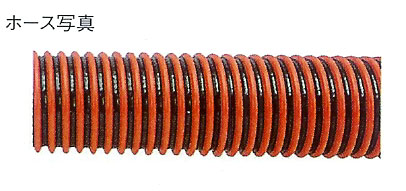

 ホース写真 |

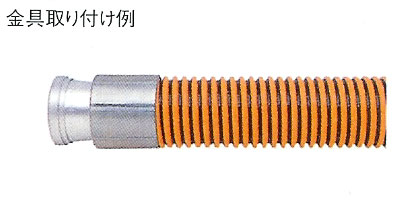

 金具取り付け例 |

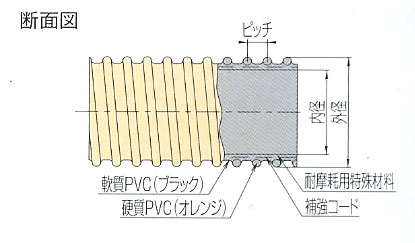

 断面図 |
特徴
- 許容圧力0.98MPa{10kgf/c㎡}と耐圧性に優れています。（外筒加締、内筒拡大金具の場合）
- 内層特殊材料の使用により、優れた耐摩耗性を備えています。
- 長尺が可能なので、配管作業の効率化ができます。
用途
- 泥水シードル、リバース等の泥水の吸圧送。
- 土木工事の泥水の吸圧送。
- 耐圧性、耐摩耗性が要求される時の吸圧送。
寸法及び物性
| 呼径 （φ） |
内径 (mm） |
呼径 (mm） |
ピッチ (mm） |
許容圧力（20℃） MPa以下／ {kgf/c㎡以下} |
減変圧形温度 （-0.1MPa／ -760mmHG） （℃） |
許容曲げ 半径 （mm以上） |
参考 重量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 38 | 38.1±0.5 | 52.3 | 9.0 | 0.98｛10｝ | 65 | 400 | 960 | 50 |
| 50 | 50.8±1.0 | 66.8 | 10.0 | 0.98｛10｝ | 65 | 450 | 1,420 | 20・50 |
| 65 | 63.5±1.0 | 81.8 | 14.3 | 0.98｛10｝ | 65 | 550 | 1,950 | 20・50 |
| 75 | 76.2±1.0 | 97.0 | 15.1 | 0.98｛10｝ | 65 | 750 | 2,400 | 20・50 |
| 100 | 101.6±1.5 | 128.0 | 16.5 | 0.98｛10｝ | 65 | 1,250 | 4,200 | 20・（50） |
| 125 | 127.0±2.0 | 156.1 | 22.0 | 0.98｛10｝ | 60 | 1,500 | 5,595 | 20・（50） |
| 150 | 152.4±2.0 | 187.0 | 24.0 | 0.98｛10｝ | 60 | 2,000 | 7,260 | 20・（50） |
| 200 | 203.0±2.0 | 245.0 | 25.0 | 0.98｛10｝ | 60 | 2,250 | 12,800 | 10・20 |
| (250) | 254.0±2.5 | 303.0 | 27.0 | 0.98｛10｝ | 50 | 4,000 | 18,600 | 5 |
| (300) | 304.8±2.5 | 353.0 | 28.0 | 0.49｛5｝ | 50 | 5,000 | 21,500 | 5 |
許容圧力は金具及びバンドの取り付け方法により異なります。（工事現場等での取り付けはご注意願います）
（）は受注生産品です。
ニューWR金具取付方法別 許容圧力
単位：MPa{kgf/c㎡}
| 金具取付け方法 | 75以下 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| アールパワー バンド締め溶接 |
0.98｛10｝ | 0.98｛10｝ | 0.98｛10｝ | 0.69｛7.0｝ | 0.49｛5.0｝ | 0.49｛5.0｝ | 0.29｛3.0｝ |
| 外筒加締式 | 0.98｛10｝ | 0.98｛10｝ | 0.98｛10｝ | 0.98｛10｝ | 0.98｛10｝ | - | - |
| 内筒拡大式 | 0.98｛10｝ | 0.98｛10｝ | - | 0.98｛10｝ | 0.98｛10｝ | 0.98｛10｝ | 0.49｛5.0｝ |

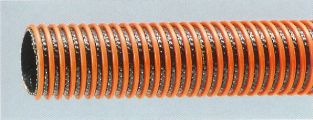

ラインパワーAT

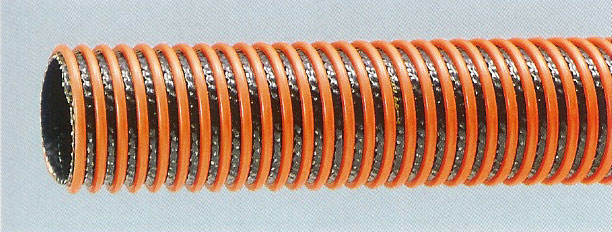

 ホース写真 |
 |
 |
 |
特徴
- 最大許容圧力1.00MPa{10.2kgf/c㎡}（常温）と耐圧性に優れており、加圧時の伸びが少ない構造です。
- 内層ゴムに耐摩耗性ゴムを採用しているため、耐摩耗性に優れています。
- 外圧に強く形状変化が少ない構造です。
用途
- 泥水シールド工法、リバース工法等の土木工事の泥水の吸圧送。
- 一般土木工事の泥水の吸圧送。
- 砂・砂利・ヘドロなどの吸圧送。
- 浚渫・埋立工事用。
- セメントなどの粉粒体の吸圧送。
- 高粘度物質の輸送、高揚程でのデリバリー。
標準寸法・物性
| 呼び径 | 内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（常温） MPa／ {kgf/c㎡} |
減変圧形温度 （-101.3kPa） ｛-760mmHG｝ （℃） |
許容曲げ 半径 （mm） |
参考 重量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 50{2} | 50.8 | 69.5 | 10.0 | 1.00｛10.2｝ | 65 | 600 | 1760 | 20 |
| 65{21/2} | 63.5 | 86.0 | 14.3 | 1.00｛10.2｝ | 65 | 750 | 2320 | 20 |
| 75{3} | 76.2 | 99.5 | 15.1 | 1.00｛10.2｝ | 65 | 750 | 2860 | 20 |
| 100{4} | 101.6 | 129.0 | 17.0 | 1.00｛10.2｝ | 65 | 1250 | 4520 | 20 |
| 125{5} | 127.0 | 159.5 | 22.0 | 1.00｛10.2｝ | 60 | 1700 | 6310 | 20 |
| 150{6} | 152.4 | 187.5 | 22.0 | 1.00｛10.2｝ | 60 | 2000 | 8000 | 20 |
| 200{8} | 203.2 | 247.5 | 25.0 | 1.00｛10.2｝ | 60 | 2250 | 13700 | 10 |
●最大長さの場合、ロットにより別途運賃が必要となる場合がありますので発注時にご確認ください。
注1.減圧変形温度は使用温度を示すものではありません。
パワーロックバンドを使用する場合は、現場での取付けもできます。
（Φ200については安全の為、加締加工をお薦めします。）
●ホースにあらかじめパワーロックバンドを挿入しておき。金具を差し込みます。
●トルクレンチを使用しボルトを締めます。但し、締めすぎによるホース切れご注意ください。
締付けトルク：Φ75=19.6N・m Φ100～150=24.5N・m Φ200=29.4N・m
※ホースの機能を十分に発揮させるために、パワーロックバンドとフランジ部または連結部を番線などで結束してください。
