サクションホース
ホースに求められる耐圧・耐熱・屈曲半径などの基本性能を重視した信頼のアイテム。透明素材なので内部の視認性も優れています。幅広い産業分野での輸送システムで活躍しています。
クリスタルホースFF型

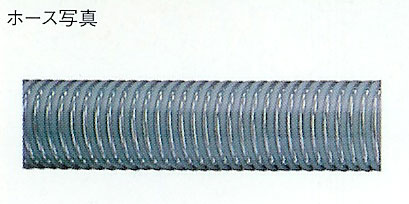

 ホース写真 |

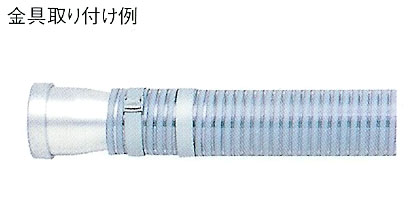

 金具取り付け例 |

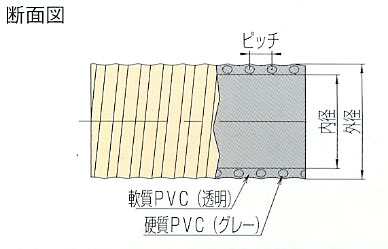

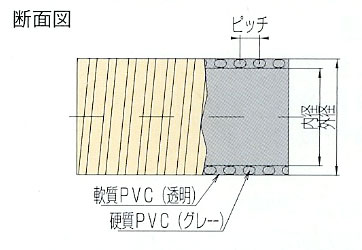

 断面図 |
特徴
- 軟質部が透明なので内容物の確認ができます。
- 軽量で曲げやすいので取り扱いが容易です。
用途
- 土木工事の吸排水用。
寸法及び物性
| 呼径 （φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（20℃） MPa以下／ {kgf/c㎡以下} |
減圧変形温度 （-0.1MPa／ -760mmHG） （℃） |
許容曲げ 半径 （mm以上） |
参考 重量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 19 | 19.0±0.5 | 25.0 | 6.0 | 0.59｛6.0｝ | 70 | 100 | 274 | 20・50 |
| 25 | 25.0±0.5 | 31.0 | 6.0 | 0.49｛5.0｝ | 70 | 240 | 300 | 20・50 |
| 32 | 32.0±0.5 | 38.2 | 6.5 | 0.44｛4.5｝ | 70 | 350 | 485 | 20・50 |
| 38 | 38.1±0.5 | 44.5 | 7.0 | 0.39｛4.0｝ | 70 | 450 | 660 | 20・50 |
| 50 | 50.8±1.0 | 60.0 | 8.0 | 0.34｛3.5｝ | 65 | 560 | 955 | 20・50 |
| 65 | 63.5±1.0 | 73.5 | 8.5 | 0.34｛3.5｝ | 65 | 750 | 1,290 | 20・50 |
| 75 | 76.2±1.0 | 88.0 | 9.0 | 0.34｛3.5｝ | 65 | 900 | 1,700 | 20・50 |
| 90 | 89.0±1.0 | 102.0 | 9.5 | 0.30｛3.0｝ | 65 | 1,000 | 2,270 | 20・50 |
| 100 | 101.6±1.5 | 115.0 | 10.0 | 0.30｛3.0｝ | 60 | 1,350 | 2,830 | 20・50 |
| 125 | 127.0±1.5 | 141.0 | 11.0 | 0.30｛3.0｝ | 55 | 2,300 | 3,700 | 20 |
| 150 | 152.4±1.5 | 168.6 | 13.0 | 0.24｛2.5｝ | 55 | 2,700 | 4,800 | 10・20 |
| 200 | 203.0±1.5 | 224.0 | 17.2 | 0.19｛2.0｝ | 50 | 2,900 | 8,450 | 10・20 |
クリスタルホースF-3型

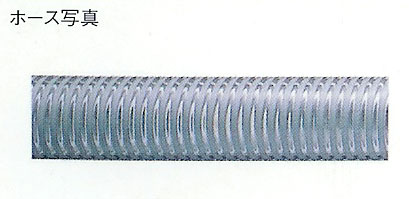

 ホース写真 |

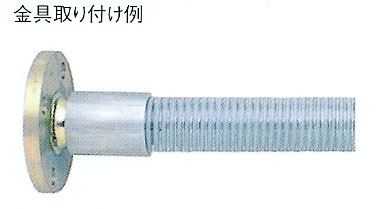

 金具取り付け例 |
 断面図 |
特徴
- FF型の軽量タイプです。
- 軽量で曲げやすいので取り扱いが簡単です。
- デリバリー用に適しています。
用途
- 農業・土木工事等の吸排水用。
寸法及び物性
| 呼径 （φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（20℃） MPa以下／ {kgf/c㎡以下} |
減圧変形温度 （-0.1MPa／ -760mmHG） （℃） |
許容曲げ 半径 （mm以上） |
参考 重量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 25 | 25.0±0.5 | 30.4 | 6.0 | 0.49｛5.0｝ | 65 | 275 | 270 | 20・50 |
| 32 | 32.0±0.5 | 38.0 | 6.5 | 0.44｛4.5｝ | 65 | 375 | 370 | 20・50 |
| 38 | 38.1±0.5 | 44.0 | 7.0 | 0.39｛4.0｝ | 60 | 475 | 505 | 20・50 |
| 50 | 50.8±1.0 | 58.0 | 8.0 | 0.29｛3.0｝ | 60 | 610 | 845 | 20・50 |
| 65 | 63.5±1.0 | 72.2 | 8.5 | 0.29｛3.0｝ | 55 | 800 | 1,200 | 20・50 |
| 75 | 76.2±1.0 | 85.1 | 9.0 | 0.24｛2.5｝ | 55 | 1,360 | 1,440 | 20・50 |
| 100 | 101.6±1.5 | 113.2 | 10.0 | 0.24｛2.5｝ | 55 | 1,450 | 2,500 | 20・50 |
TAC SD-A

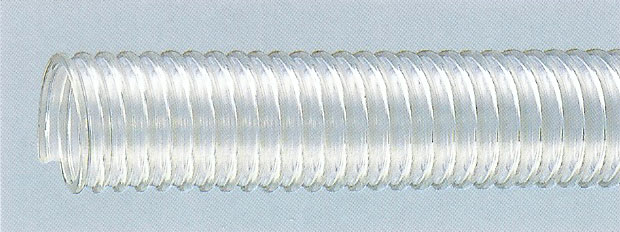

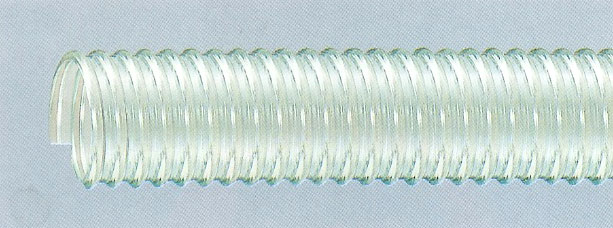

 ホース写真 |

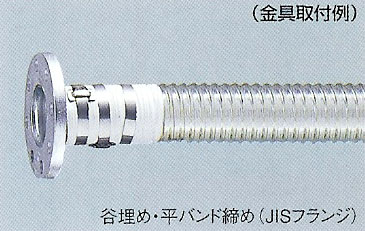

 金具取り付け例 |

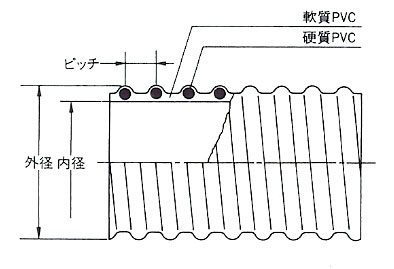

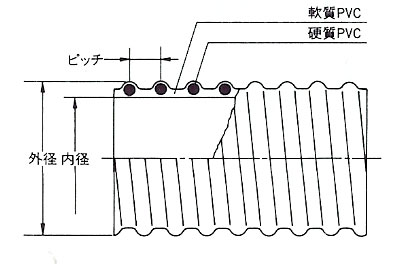

 断面図 |
特徴
- 外面が凸凹（内面は平滑）のため、可とう性に優れています。
- オ－ル透明のため、内部の流体の確認ができます。
用途
- サクション・デリバリー共用ですが、特にサクション用に適しています。
- 灌漑用。
- 工業用、土木現場の吸・排水用。
寸法及び物性
| 呼径 （φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（常温） MPa {kgf/c㎡} |
減圧変形温度 （-101.3kPa） ｛-760mmHG｝ （℃） |
許容曲げ 半径 （mm） |
参考 質量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 13{1/2} | 13.0 | 18.0 | 5.5 | 0.30 {3.1} | 60 | 45 | 100 | 30 |
| 19{3/4} | 19.0 | 24.7 | 6.5 | 0.30 {3.1} | 60 | 54 | 160 | 50 |
| 25{1} | 25.4 | 31.8 | 7.5 | 0.30 {3.1} | 60 | 69 | 250 | 50 |
| 32{11/4} | 32.0 | 39.0 | 8.5 | 0.25 {2.5} | 60 | 84 | 326 | 50 |
| 38{11/2} | 38.0 | 45.8 | 9.0 | 0.25 {2.5} | 60 | 129 | 470 | 50 |
| 50{2} | 50.8 | 59.5 | 10.0 | 0.25 {2.5} | 55 | 165 | 700 | 50 |
| ※ 60 | 60.5 | 69.3 | 10.0 | 0.25 {2.5} | 55 | 165 | 805 | 50 |
| 65{21/2} | 63.5 | 74.6 | 14.3 | 0.25 {2.5} | 55 | 195 | 1000 | 20・50 |
| ※ 75{3} | 76.2 | 89.1 | 15.1 | 0.25 {2.5} | 55 | 210 | 1410 | 20・50 |
| ※ 90{31/2} | 89.1 | 106.0 | 16.2 | 0.15 {1.5} | 55 | 300 | 2200 | 20・50 |
| ※ 100{4} | 101.6 | 117.6 | 16.4 | 0.15 {1.5} | 55 | 330 | 2470 | 20・50 |
| ※ 115{41/2} | 114.3 | 131.8 | 18.4 | 0.15 {1.5} | 55 | 390 | 2750 | 20 |
| 125{5} | 125.9 | 143.6 | 22.0 | 0.15 {1.5} | 55 | 405 | 3330 | 20 |
| 150{6} | 152.4 | 172.0 | 22.0 | 0.15 {1.5} | 50 | 675 | 4530 | 20 |
| ※ 165{61/2} | 165.2 | 184.5 | 23.0 | 0.15 {1.5} | 50 | 975 | 4740 | 20 |
| 200{8} | 203.7 | 233.5 | 23.0 | 0.15 {1.5} | 45 | 1050 | 9070 | 10 |
| ◎ 250{10} | 254.0 | 286.0 | 25.5 | 0.10 {1.0} | 45 | 1650 | 13200 | 5 |
| ◎ 300{12} | 304.8 | 338.5 | 30.0 | 0.10 {1.0} | 45 | 2400 | 15800 | 5 |
※印のサイズは鋼管に直結できます。
◎印のサイズは受注生産になります。
注１．減圧変形温度は使用温度を示すものではありません。
TAC SD-A2
 ホース写真 |

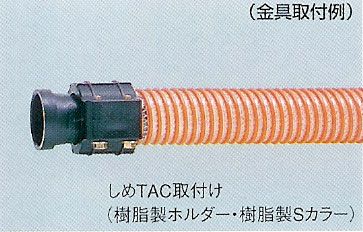

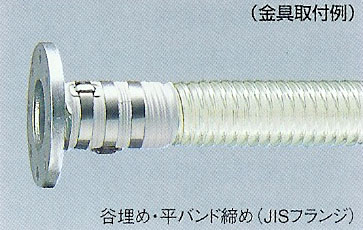

 金具取り付け例 |
 断面図 |
特徴
- TAC SD-Aの軽量タイプです。
- TAC SD-Aより、さらに可とう性に優れています。
用途
- サクション・デリバリー共用ですが、特にサクション用に適しています。
- 灌漑用。
- 工業用、土木現場の吸・排水用。
寸法及び物性
| 呼径 （φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（常温） MPa {kgf/c㎡} |
減圧変形温度 （-101.3kPa） ｛-760mmHG｝ （℃） |
許容曲げ 半径 （mm） |
参考 質量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 25{1} | 25.4 | 30.8 | 7.5 | 0.20 {2.0} | 60 | 70 | 200 | 50 |
| 32{11/4} | 32.0 | 38.2 | 8.5 | 0.15 {1.5} | 55 | 80 | 260 | 50 |
| 38{11/2} | 38.0 | 44.6 | 9.0 | 0.15 {1.5} | 55 | 90 | 385 | 50 |
| 50{2} | 50.8 | 58.0 | 10.0 | 0.10 {1.0} | 50 | 150 | 540 | 50 |
| 65{21/2} | 63.5 | 73.0 | 14.3 | 0.10 {1.0} | 50 | 180 | 815 | 20・50 |
| 75{3} | 76.2 | 87.5 | 15.1 | 0.10 {1.0} | 50 | 210 | 1145 | 20・50 |
| 100{4} | 101.6 | 115.0 | 16.4 | 0.10 {1.0} | 50 | 300 | 2000 | 20・50 |
| 125{5} | 125.9 | 141.6 | 22.0 | 0.10 {1.0} | 50 | 350 | 2530 | 20 |
注１．減圧変形温度は使用温度を示すものではありません。
ラインエース
 ホース写真 |

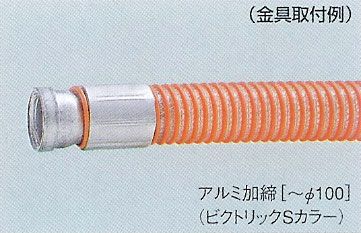

 金具取り付け例 |

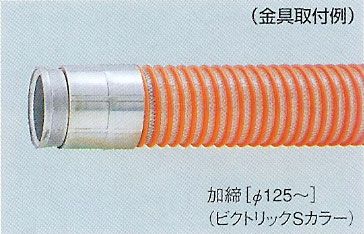

 金具取り付け例 |
 金具取り付け例 |
 金具取り付け例 |

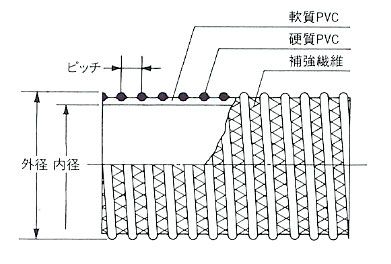

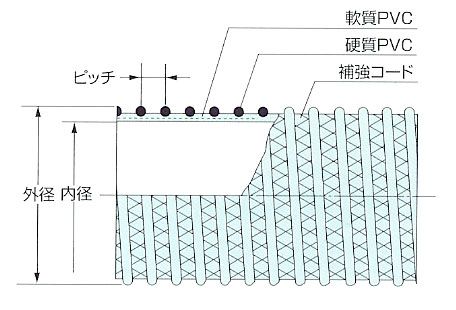

 断面図 |
特徴
- SDホースの耐圧タイプです。
- 補強コード入りで最大許容圧力0.50MPa｛5.1kgf/c㎡｝の耐圧性能をそなえています。
用途
- 一般デリバリー･サクション用。
- 水中ポンプの立ち上がり、急傾斜ホース吊り下げなどの用途に。
- ダンパー車のサクション用に。
寸法及び物性
| 呼径 （φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（常温） MPa {kgf/c㎡} |
減圧変形温度 （-101.3kPa） ｛-760mmHG｝ （℃） |
許容曲げ 半径 （mm） |
参考 質量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 25{1} | 25.4 | 34.9 | 7.5 | 0.50 {5.1} | 70 | 105 | 395 | 50 |
| 32{11/4} | 32.0 | 42.5 | 8.5 | 0.50 {5.1} | 70 | 120 | 515 | 50 |
| 38{11/2} | 38.0 | 48.8 | 9.0 | 0.50 {5.1} | 65 | 150 | 670 | 50 |
| 50{2} | 50.8 | 63.4 | 10.0 | 0.50 {5.1} | 65 | 225 | 945 | 50 |
| 65{21/2} | 63.5 | 78.5 | 14.3 | 0.50 {5.1} | 60 | 270 | 1300 | 20・50 |
| 75{3} | 76.2 | 92.0 | 15.1 | 0.50 {5.1} | 60 | 375 | 1630 | 20・50 |
| ※ 90{31/2} | 88.9 | 106.5 | 16.2 | 0.50 {5.1} | 60 | 480 | 2270 | 20・50 |
| 100{4} | 101.6 | 120.0 | 16.4 | 0.50 {5.1} | 60 | 540 | 2610 | 20・50 |
| 125{5} | 125.9 | 152.5 | 22.0 | 0.50 {5.1} | 55 | 630 | 4180 | 20 |
| 150{6} | 151.4 | 180.0 | 24.0 | 0.50 {5.1} | 55 | 780 | 5800 | 20 |
| 200{8} | 203.7 | 237.0 | 28.0 | 0.50 {5.1} | 50 | 1200 | 8500 | 10 |
| 250{10} | 254.0 | 295.0 | 32.0 | 0.25 {2.5} | 50 | 1890 | 13300 | 5 |
| 300{12} | 304.8 | 347.0 | 34.0 | 0.25 {2.5} | 45 | 2190 | 16000 | 5 |
※印のサイズは特注品として受注生産致します。（最低ロット300m）
注１．減圧変形温度は使用温度を示すものではありません。

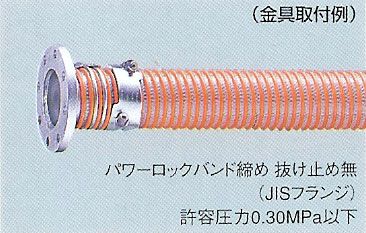

パワーロックバンド締めについてはΦ150以下をお薦め致します。
（この場合、許容圧力は0.30Mpa以下になります。）
Φ200以上については、安全の為、加締加工をお薦め致します。
V.S.カナラインA

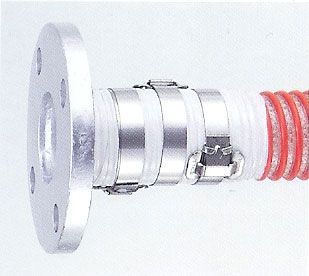

 金具取り付け例 谷埋め・フープバンド締め （JISフランジ付き） |

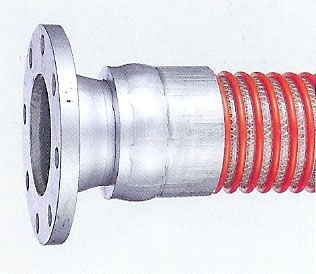

 金具取り付け例 外筒加締 （JISフランジ付） |
 断面図 |

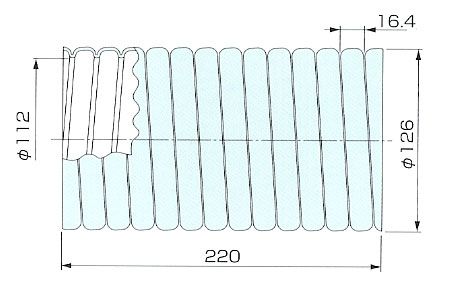

 Φ100用直管継手サクション専用 |
特徴
- 補強コード入りで最大許容圧力0.490MPa耐圧性能をそなえています。
- 軽量でフレキシブルなホースです。
- V.S.ホースの耐圧タイプです。
用途
- 一般用デリバリー・サクション用
- 水中ポンプの立ち上がり、急傾斜、ホースの吊り下げ状態などの用途に
- ダンパー車のサクション用に
標準寸法・物性
| 呼径 （φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（常温） MPa {kgf/c㎡} |
減圧変形温度 （-101.3kPa） ｛-760mmHG｝ （℃） |
許容曲げ 半径 （mm） |
参考 質量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 25{1} | 25.4 | 34.0 | 7.5 | 0.490 {5.0} | 70 | 105 | 375 | 50 |
| 32{11/4} | 32.0 | 42.0 | 8.5 | 0.490 {5.0} | 70 | 120 | 480 | 50 |
| 38{11/2} | 38.0 | 48.5 | 9.0 | 0.490 {5.0} | 65 | 150 | 662 | 50 |
| 50{2} | 50.8 | 62.4 | 10.0 | 0.490 {5.0} | 65 | 225 | 920 | 50 |
| 65{21/2} | 63.5 | 78.5 | 14.3 | 0.490 {5.0} | 60 | 270 | 1260 | 20・50 |
| 75{3} | 76.2 | 91.5 | 15.1 | 0.490 {5.0} | 60 | 375 | 1600 | 20・50 |
| 90{31/2} | 88.9 | 106.5 | 16.2 | 0.490 {5.0} | 60 | 480 | 2260 | 20・50 |
| 100{4} | 101.6 | 120.0 | 16.4 | 0.490 {5.0} | 60 | 540 | 2600 | 20・50 |
| 125{5} | 125.9 | 151.0 | 22.0 | 0.490 {5.0} | 55 | 630 | 4100 | 20 |
| 150{6} | 152.4 | 182.0 | 24.0 | 0.490 {5.0} | 55 | 780 | 5800 | 20 |
| 200{8} | 203.7 | 237.0 | 28.0 | 0.490 {5.0} | 50 | 1200 | 8200 | 10・※20 |
| 250{10} | 254.0 | 295.5 | 32.0 | 0.245 {2.5} | 50 | 1890 | 13300 | 5・※10 |
| 300{12} | 304.8 | 347.0 | 34.0 | 0.245 {2.5} | 45 | 2190 | 15300 | 5・※10 |
※印は受注生産にて対応させていただきます。
