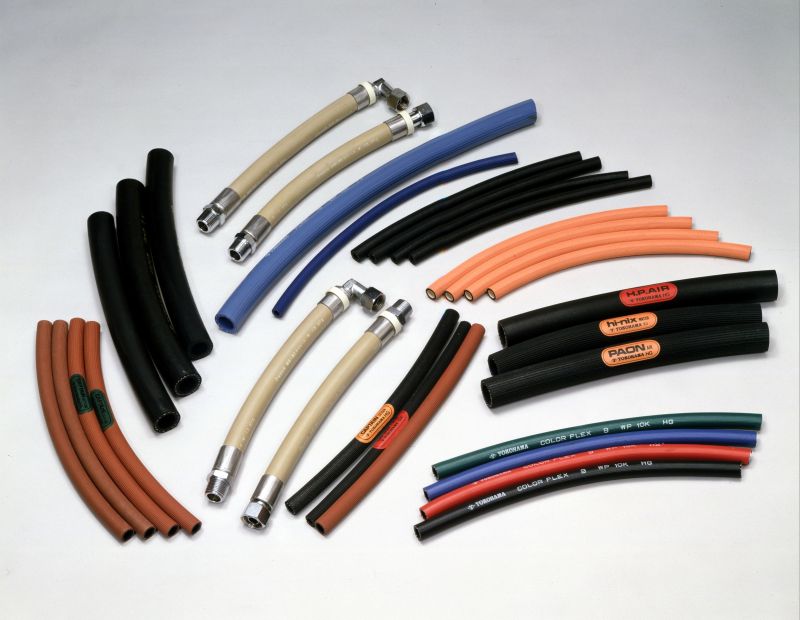

エアーホース・スチームホース・オイルホース

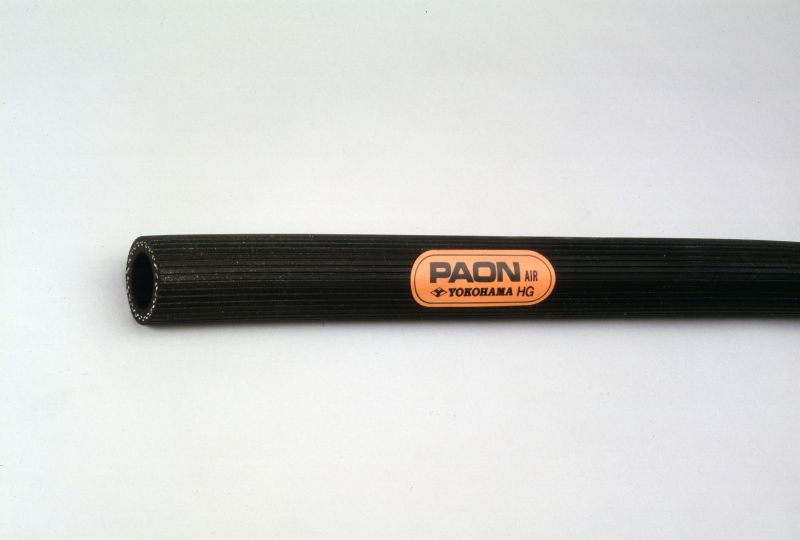

エアーホース
圧縮空気送用として、鉱業、土木建築、造船、鉄工業などに広く使用され、苛酷な使用条件に良く耐えその性能は高く評価されています。
 |
 |
 |
特徴
- 内面ゴムは流体に対し気密性を保持し、外面ゴムは砕石、鉄片などに耐えられるよう、耐摩耗性、耐老化性が優れています。
- 十分な安全率をもって設計、製造し厳重な耐圧試験を行ってあります。補強編糸は強力な合成繊維を使用し、内圧がかかったときに伸び縮みが少なく、耐圧性が優れています。
- 編糸間の密着は特殊技術によりとくに強化されております。
- 良質のゴムを使用していますので柔軟性に富み、屈曲は自由であるため、安心してご使用いただけます。
用途
- 土木建築、造船、鉄工業などでの圧縮空気送用。
寸法及び物性
| 呼称 | 内径 m/m |
概略外径 m/m |
編上数 B(S） |
常用圧力 MPa |
概略重量 g/m |
標準長さ m |
|
|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6.3 | 14.3 | 2S | 1.0 | 175 | 100・200 |
| 8 | 5/16 | 7.9 | 16.3 | 2S | 1.0 | 210 | 100・200 |
| 9 | 3/8 | 9.5 | 17.5 | 2S | 1.0 | 220 | 100・200 |
| 12 | 1/2 | 12.7 | 22.5 | 2S | 1.0 | 400 | 100 |
| 15 | 5/8 | 15.9 | 26.0 | 1 | 1.0 | 480 | 100 |
| 19 | 3/4 | 19.0 | 30.0 | 1 | 1.0 | 640 | 100 |
| 25 | 1 | 25.4 | 37.5 | 1 | 1.0 | 890 | 100 |
| 32 | 1 1/4 | 31.8 | 47.0 | 3 | 1.0 | 1420 | 100 |
| 38 | 1 1/2 | 38.1 | 54.0 | 3 | 1.0 | 1790 | 100 |
| 50 | 2 | 50.8 | 70.0 | 3 | 1.0 | 2630 | 50 |
ウォーターホース
特徴
- 良質のゴムと強靭な編糸を使用していますので、軽く柔軟性に富み作業性が優れています。
- 内圧がかかったときよじれが少なく、その上折りぐせが付きにくく抜群な耐久性をもっています。
- 長尺物ですから、中間の継手は不用です。その上必要な長さに切断して使用できますので経済性に富んでいます。
用途
- 鉱山・土木建築の工事用現場、工場などの一般送水用。
寸法及び物性
| 呼称 | 内径 m/m |
概略外径 m/m |
編上数 B(S） |
常用圧力 MPa |
概略重量 g/m |
標準長さ m |
|
|---|---|---|---|---|---|---|---|
| 12 | 1/2 | 12.7 | 19.5 | 1 | 0.5 | 280 | 100 |
| 15 | 5/8 | 15.9 | 23.5 | 1 | 0.5 | 330 | 100 |
| 19 | 3/4 | 19.0 | 27.0 | 1 | 0.5 | 430 | 100 |
| 25 | 1 | 25.4 | 34.0 | 1 | 0.5 | 600 | 100 |
| 32 | 1 1/4 | 31.8 | 43.0 | 2 | 0.5 | 880 | 100 |
| 38 | 1 1/2 | 38.1 | 50.0 | 2 | 0.5 | 1050 | 100 |
| 50 | 2 | 50.8 | 64.5 | 2 | 0.5 | 1550 | 50 |
スチームホース
一般にスチームホースは、蒸気の圧力と高熱のためにゴムが老化し使用に耐えられなくなりますが、当社の製品はこれらの使用条件を考慮し、十分に耐久性のある材質で設計されております。
特徴
- 使用場所によっては、ホース外面が油に侵される心配もありますので、これを考慮した外面ゴムを採用しています。
- 長尺物ですから布巻ホースと異なり、必要な長さに切断して使用できますので経済性に富んでおります。
用途
- スチームの圧送用
寸法及び物性
| 呼称 | 内径 m/m |
概略外径 m/m |
編上数 B(S） |
最高使用圧力 MPa |
概略重量 g/m |
標準長さ m |
|
|---|---|---|---|---|---|---|---|
| 12 | 1/2 | 12.7 | 25.0 | 2 | 0.5 | 490 | 100 |
| 12 | 1/2 | 12.7 | 26.5 | 3 | 0.7 | 610 | 100 |
| 15 | 5/8 | 15.9 | 28.1 | 2 | 0.5 | 570 | 100 |
| 15 | 5/8 | 15.9 | 30.5 | 3 | 0.7 | 720 | 100 |
| 19 | 3/4 | 19.0 | 32.0 | 2 | 0.5 | 700 | 100 |
| 19 | 3/4 | 19.0 | 34.0 | 3 | 0.7 | 840 | 100 |
| 25 | 1 | 25.4 | 40.4 | 2 | 0.5 | 1030 | 100 |
| 25 | 1 | 25.4 | 42.2 | 3 | 0.7 | 1200 | 100 |
| 32 | 1 1/4 | 31.8 | 50.0 | 3 | 0.5 | 1550 | 80 |
| 32 | 1 1/4 | 31.8 | 51.5 | 4 | 0.7 | 1730 | 80 |
| 38 | 1 1/2 | 38.1 | 56.0 | 3 | 0.5 | 1780 | 60 |
| 38 | 1 1/2 | 38.1 | 58.0 | 4 | 0.7 | 2010 | 60 |
| 50 | 2 | 50.8 | 72.0 | 3 | 0.5 | 2730 | 40 |
| 50 | 2 | 50.8 | 74.0 | 4 | 0.7 | 3050 | 40 |
セメントグラウトホース
当社のセメントグラウトホースは、ダム、トンネル、法面その他の土木工事においてセメントを高圧で岩盤の割れ目などに注入する際、用いるホースです。従って耐摩耗性、耐アルカリ性、耐圧性が要求されますが、当社のホースはこの条件を完全にみたすように設計されております。
特徴
- 内面ゴムは耐摩耗性、耐アルカリ性の配合を使用し外面ゴムは耐摩耗性、耐老化性の良質ゴムを使用しています。
- 補強層は強力な合成繊維を使って余裕のある耐圧力をもたせています。
- 柔軟性に富み、軽いので使い易いホースとなっております。
用途
- 土木工事での岩盤の割れ目等へのセメントを高圧注入用
寸法及び物性
| 呼称 | 内径 m/m |
概略外径 m/m |
編上数 B(S） |
常用圧力 MPa |
概略重量 g/m |
標準長さ m |
|---|---|---|---|---|---|---|
| 19 | 19.0 | 32.5 | 2 | 3.0 | 750 | 100 |
| 25 | 25.4 | 39.5 | 2 | 3.0 | 950 | 100 |
| 32 | 31.8 | 46.0 | 2 | 3.0 | 1200 | 100 |
| 38 | 38.1 | 54.5 | 2 | 3.0 | 1580 | 60 |
| 50 | 50.8 | 73.0 | 3 | 3.0 | 2880 | 40 |
耐油ホース
耐油性はもちろん、耐候性も十分研究し設計されたホース
特徴
- 耐候性の改善を図ったことで耐久性がさらにアップしました。
- 配合・構成の見直しで、使用温度範囲を20℃アップしました。
- アース線編込・・・Φ12以上のサイズ
- 導電性（Ω・cm）・・・内面層：5×10の7乗 外面層：4×10の7乗
- 最高使用圧力1.0MPa、使用温度範囲-30℃から100℃
用途
- 一般的送油用途（軽油・灯油・重油・潤滑油等）
寸法及び物性
| 呼称 | 内径 m/m |
外径 m/m |
肉厚 m/m |
最高使用圧力 MPa |
最小曲半径 m/m |
標準重量 g/m |
標準長さ m |
|---|---|---|---|---|---|---|---|
| 6×1B | 6.3 | 14.0 | 3.8 | 1.0 | 85 | 180 | 100 |
| 8×1B | 7.9 | 16.0 | 4.0 | 1.0 | 100 | 220 | 100 |
| 9×1B | 9.5 | 17.5 | 4.0 | 1.0 | 110 | 240 | 100 |
| 12×2B | 12.7 | 23.0 | 5.1 | 1.0 | 140 | 420 | 100 |
| 15×2B | 15.9 | 26.5 | 5.3 | 1.0 | 160 | 510 | 100 |
| 19×2B | 19.0 | 29.5 | 5.3 | 1.0 | 180 | 570 | 100 |
| 25×1B | 25.4 | 36.5 | 5.5 | 1.0 | 260 | 760 | 100 |
| 32×2B | 31.8 | 44.5 | 6.3 | 1.0 | 300 | 1070 | 80 |
| 38×2B | 38.1 | 52.0 | 6.9 | 1.0 | 360 | 1380 | 60 |
| ※45×2B | 44.5 | 60.5 | 8.0 | 1.0 | 420 | 1850 | 60 |
| 50×3B | 50.8 | 69.0 | 9.1 | 1.0 | 480 | 2390 | 40 |
※は、受注生産品となっております。
各メーカーによりサイズ・使用圧力等違いがありますのでお気軽にお問い合わせ下さい。
