防振ゴム・フリックマット

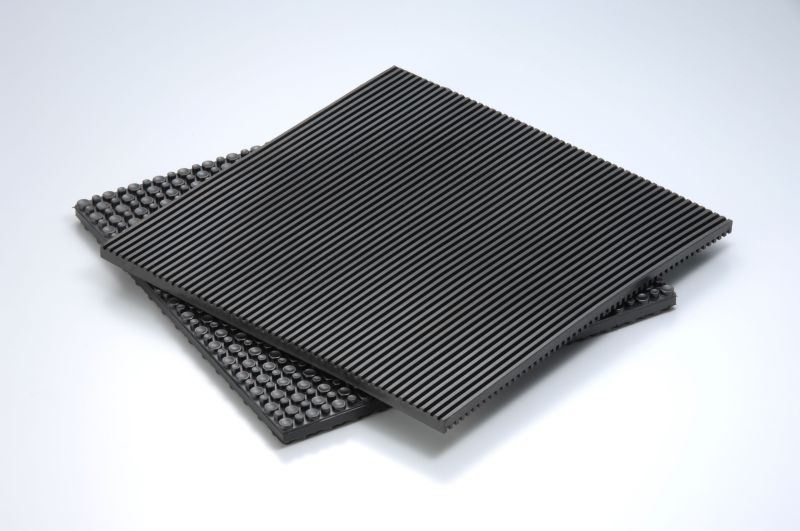

防振ゴム
 防振ゴム |
特徴
- 据付け移動が簡単
機械の据付け、移動が簡単にできます。現場ではさみ、ナイフにより適当な大きさに切ることができ、機械の下に敷くだけで効果を発揮します。 - 防振効果が大きい
両面に特殊な模様を施し、ゴム厚が薄いにも拘らず、比較的小さいばね定数が得られます。 - 防音効果が大きい
騒音・共鳴の防止、高周波振動の遮断に効果があります。 - 寿命が優れています。
- 使用荷重範囲が広い
荷重の大小に拘らず安定した防振･防音効果があります。 - 経済的
防振ゴム使用に比べて、経済的な取付けになります。
用途
冷凍機、チリングユニット、ヒートポンプ、冷却塔、凝縮機、エアハンドリングユニット、パッケージ型エアコン、送風機、ポンプ、圧縮機、ファン、変圧器、工作機械、鍛圧機械、事務用機器
寸法及び物性
| 製品番号 | 標準寸法 (mm）標準寸法 (mm） |
ゴム材料 | 許容面圧 （N／m㎡） ｛kg/c㎡｝ |
||
|---|---|---|---|---|---|
| 硬さ (JIS） |
材質 | ||||
| KH-8 シリーズ |
KH-8 | 8t×300×300 | 60 | 天然ゴム | 1.1 {11.5} |
| KH-8CR | クロロプレンゴム | ||||
| KH-10 シリーズ |
KH-10 | 10t×300×300 | 60 | 天然ゴム | 1.1 {11.5} |
| KH-10CR | クロロプレンゴム | ||||
| KH-20 シリーズ |
KH-20 | 20t×300×300 | 75 | 天然ゴム | 1.0 {10.0} |
| KH-20CR | クロロプレンゴム | ||||
| KHL シリーズ |
KHL-10-100 | 10t×100×1000 (10t×100×5000) |
50 | 天然ゴム | 0.60 {6.0} |
| KHL-10-150 | 10t×150×1000 (10t×150×5000) |
||||
| KHL-15-100 | 15t×100×1000 (15t×100×5000) |
0.30 {3.0} |
|||
| KHL-15-150 | 15t×150×1000 (15t×150×5000) |
||||
フリックマット
フリックマット |
特徴
- 吸盤状の突起（振動吸収率No.1の防振ゴム）
フリックマットは大・小異なるサイズの突起面全て吸盤状になっていて、荷重を加えることにより吸盤構造が働き、受圧面積が広げ、より多くの振動をひろい、安定した防振･防音効果を発揮します。また、荷重面と床面を安定させて床面遊歩がなくなります。 - 振動の流れ（分散的に振動を吸収）
異なるサイズ・異なる高さの吸盤面が各々異なる周波数の振動をとらえ下側の同じサイズ同じ高さの吸盤面へと速やかに分散的に振動を吸収し、全ての吸盤状突起が360度の角度からその働きを繰り返して行い、振動を防振します。面で受ける防振ではなく点で受ける防振のため、低周波数の振動をも防振します。 - 縦・横（反発力）
荷重面と床面が安定しているとき、縦･横へ衝撃振動は押された力とは反対方向へ力が加わり、設置していた状態に戻そうという力が働き防振します。 - ゴム硬度
吸盤構造を最大限に生かすため、フリックマットにたわみをもたせます（10～20％）。そのためにゴム硬度の選定が重要です。ゴム面積及びゴムにかかる荷重を計算して防振対策を行うので、最大限の防振効果が得られます。また、ゴムの振動伝達率は金属の20分の1です。
