樹脂ホース（樹脂チューブ）
ジュンロンA（ナイロンチューブ）
 |
特徴
- 機械的強度、特に耐圧、耐磨耗、耐屈曲疲労性がすぐれています。
- 耐熱、耐寒性が優れています。
- 樹脂無負荷連続使用温度-40℃～+93℃
- 柔軟性に富んでいます。
- 耐油・耐薬品性（特に耐アルカリ性）がすぐれています。
- 有毒物質溶出のおそれがありません。
- 軽く、作業性にすぐれています。
用途
- 油・空圧機器用チューブ
- 集中潤滑機器用チューブ
- 塗装機器用チューブ
- 自動車用ヒューエルラインおよびエアーブレーキチューブetc.
- 化学プラント用チューブ
種類・仕様
| 種類 | 形状 | 使用流体 | 使用温度範囲 | 最高使用圧力 |
|---|---|---|---|---|
| ジュンロンAS1（軟質ナイロンチューブ） | ストレート | 空気 | -20℃～+70℃ | 寸法表参照 |
| 水、油 | 0（-20）℃～+60℃ | |||
| ジュンロンAS2（高耐圧ナイロンチューブ） | ストレート | 空気 | -20℃～+80℃ | 寸法表参照 |
| 水、油 | 0（-20）℃～+70℃ | |||
| ジュンロンAS4（極軟質ナイロンチューブ） | ストレート | 空気 | -20℃～+60℃ | 寸法表参照 |
| 水、油 | 0（-20）℃～+50℃ | |||
| ジュンロンAC1 （軟質ナイロンコントロールチューブ） |
マルチストレート | 空気 | -20℃～+70℃ | 寸法表参照 |
| 水、油 | 0（-20）℃～+60℃ | |||
| ジュンロンAC2 （軟質ナイロンコントロールチューブ） |
マルチストレート | 空気 | -20℃～+70℃ | 寸法表参照 |
| 水、油 | 0（-20）℃～+60℃ |
寸法表（ジュンロンAs1：ミリ系列軟質ナイロンチューブ）
| 部品番号 | チューブ寸法 外径×内径 (mm） |
破壊圧力 |
最高使用圧力 23℃ |
最小曲げ 半径 （mm） |
標準条長 （m） |
||
|---|---|---|---|---|---|---|---|
| kPa | kgf/c㎡ | kPa | kgf/c㎡ | ||||
| 70-04 | 4× 3 | 6100 | 63 | ＜1400 | ＜15 | 17 | 20・100 |
| 70-06 | 6× 4.5 | 6100 | 63 | ＜1400 | ＜15 | 24 | 20・100 |
| 70-08 | 8× 6 ※ | 6100 | 63 | ＜1400 | ＜15 | 33 | 20・100 |
| 70-10 | 10× 7.5 ※ | 6100 | 63 | ＜1400 | ＜15 | 41 | 20・100 |
| 70-12 | 12× 9 ※ | 6100 | 63 | ＜1400 | ＜15 | 50 | 20・100 |
| 70-16 | 16× 12 | 6100 | 63 | ＜1400 | ＜15 | 65 | 20・100 |
| 45-16 | 16× 13 | 4400 | 45 | ＜1100 | ＜11 | 100 | 20・100 |
| 100-04 | 4× 2.5 ※ | 9800 | 100 | ＜2400 | ＜25 | 10 | 20・100 |
| 100-06 | 6× 4 ※ | 8600 | 88 | ＜2100 | ＜22 | 17 | 20・100 |
●標準色：黒、乳白（※印の20m巻のみ黒、乳白、赤、青、黄、緑）
※はJISB8381-1985 1種AHに適合するチューブです。
ジュンロンU（ポリウレタンチューブ）
 ジュンロンU |
 ジュンロンUTF |
特徴
- 機械的強度、特に耐磨耗性がすぐれています。
- 耐熱、耐寒性が優れています。
- 樹脂無負荷連続使用温度-40℃～+80℃
- 柔軟でしかも高反発性をもっています。
- 耐油・耐候性にすぐれています。
- 有毒物質溶出のおそれがありません。
- 曲げ半径が小さく作業性にすぐれています。
（注）耐水性を特にご要求される場合はジュンロンUFをご使用下さい。
用途
- 空圧機器用チューブ
- 流体素子用チューブ
- 化学プラント用空圧チューブ
種類・仕様
| 種類 | 形状 | 使用流体 | 使用温度範囲 | 最高使用圧力 |
|---|---|---|---|---|
| ジュンロンUS（極軟質ポリウレタンチューブ） | ストレート | 空気 | -20℃～+60℃ | ＜290KPa ＜3kgf/c㎡ |
| ジュンロンUH（軟質ポリウレタンチューブ） | ストレート | 空気 | -20℃～+60℃ | ＜680KPa ＜7kgf/c㎡ |
| ジュンロンUF （耐水軟質ポリウレタンチューブ） |
ストレート | 空気 | -20℃～+60℃ | 寸法表参照 |
| 水 | 0℃～+50℃ | |||
| ジュンロンUセミコンダクティブチューブ （半導電性ポリウレタンチューブ） |
ストレート | 空気 | -20℃～+60℃ | ＜580KPa ＜6kgf/c㎡ |
※1 上記表及び寸法表記載の最高使用圧力は空気・23℃における圧力です。
※2 ジュンロンUFバーブ継手用チューブ、ジュンロンUFミクロチューブは除く。
柔軟性： US＞UF＞UH
寸法表（ジュンロンUS：極軟質ポリウレタンチューブ）
| 部品番号 | チューブ寸法 外径×内径 (mm） |
破壊圧力 |
最高使用圧力 23℃ |
最小曲げ 半径 （mm） |
標準条長 （m） |
||
|---|---|---|---|---|---|---|---|
| kPa | kgf/c㎡ | kPa | kgf/c㎡ | ||||
| 15-04 | 4× 2.5 | 1400 | 15 | ＜290 | ＜3 | 10 | 20・50 |
| 15-06 | 6× 4 | 1200 | 13 | ＜290 | ＜3 | 14 | 20・50 |
| 15-08 | 8× 5 | 1400 | 15 | ＜290 | ＜3 | 17 | 20・50 |
| 15-10 | 10× 6.5 | 1300 | 14 | ＜290 | ＜3 | 24 | 20・50 |
| 15-12 | 12× 8 | 1200 | 13 | ＜290 | ＜3 | 30 | 20・50 |
●標準色：イエローブラウン、黒
●6× 4については、20m巻のみイエローブラウン、黒、透明、赤、青
寸法表（ジュンロンUF：耐水軟質ポリウレタンチューブ）
| 部品番号 | チューブ寸法 外径×内径 (mm） |
破壊圧力 |
最高使用圧力 23℃ |
最小曲げ 半径 （mm） |
標準条長 （m） |
||
|---|---|---|---|---|---|---|---|
| kPa | kgf/c㎡ | kPa | kgf/c㎡ | ||||
| 25-04 | 4× 2.5 | 2700 | 28 | ＜580 | ＜6 | 10 | 20・50 |
| 25-06 | 6× 4 | 2300 | 24 | ＜580 | ＜6 | 14 | 20・50 |
| 25-08 | 8× 5 | 2700 | 28 | ＜580 | ＜6 | 16 | 20・50 |
| 25-10 | 10× 6.5 | 2400 | 25 | ＜580 | ＜6 | 22 | 20・50 |
| 25-12 | 12× 8 | 2300 | 24 | ＜580 | ＜6 | 28 | 20・50 |
●標準色：黒、青（20m巻及び、6× 4の50m巻のみ黒、青、透明、赤、黄、緑、白）
●水道水を通水の際は残留塩素による影響があります。

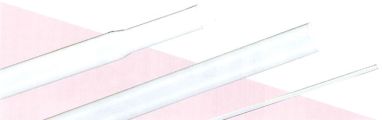

ジュンフロン熱収縮チューブ（ふっ素樹脂熱収縮チューブ）
 |
特徴
- 耐熱、耐寒性が優れています。
- 樹脂無負荷連続使用温度FEP-65℃～+220℃
- ほとんどの化学薬品、溶剤に対して不活性です。
- 耐候性にすぐれ経年変化がありません。
- ほとんどのものが付着しにくく、たとえ付着しても容易にとれます。
- 不燃性です。
- 電気的特性がすぐれています。
用途
- 液体移送用機器、サーミスタなどの耐薬品性、非粘着性を必要とするリード部の保護被覆
- センサーなどの極小素子の被覆
- ロールなどの非粘着性化
- 高温下での耐薬品用保護被覆
種類
| 種類 | 収縮後内径 |
|---|---|
| ジュンロンNF（FEP熱収縮チューブ） | 1.5～66mm |
| ジュンロンNFL（FEP極細熱収縮チューブ） | 0.47～2.35mm |
サイズの選定
サイズ表の収縮前内径と収縮後内径を参考にして選定してください。実用温度が高温で、被覆物に鋭角部ある、熱伝導しやすいなどの場合は適用可能サイズのうちで一番大きいものを選んでください。
カッティング
チューブは被覆物の全長とほぼ同じ長さにカットしてください。
収縮加工温度
収縮加工する際の温度は、被覆物の耐熱性、形状、チューブの収縮特性（融点、収縮力、熱伝導性、高温下での引っ張り強さ）、さいず、作業性などを考慮して100℃から200℃の範囲で設定してください。ジュンフロンFEP熱収縮チューブは、80℃で部分的に収縮がはじまり、150℃でほとんど収縮し、175℃で収縮が完了するように設計されています。チューブを収縮温度に加熱するだけで、どのような形状の被覆物にもしっかりと密着します。
※注意点
１）全面を均一に加熱、冷却してください。
２）ロールなど長いものに被覆する際は、中央部から橋へ順に加熱し、空気溜りができないよう気をつけてください。
３）温度は必要以上に上げないようにしてください。
加熱器具
ヒートガン、電気炉、赤外線ヒータ、電熱器、トンネル炉、ガスバーナなどを使用してください。
寸法表（ジュンロンNF：FEP熱収縮チューブ）
| 部品番号 | 収縮前内径（最小） (mm） |
収縮後内径（最大） （mm） |
収縮後肉厚（標準） （mm） |
標準条長 （m） |
|---|---|---|---|---|
| NF015 | 1.8 | 1.5 | 0.2 | 1 |
| NF020 | 2.2 | 1.8 | 0.2 | 1 |
| NF025 | 3.0 | 2.3 | 0.2 | 1 |
| NF030 | 3.6 | 2.8 | 0.2 | 1 |
| NF040 | 4.4 | 3.3 | 0.2 | 1 |
| NF050 | 5.5 | 4.2 | 0.2 | 1 |
| NF060 | 6.5 | 5.0 | 0.2 | 1 |
| NF070 | 7.8 | 6.0 | 0.2 | 1 |
| NF090 | 9.5 | 7.3 | 0.3 | 1 |
| NF100 | 11.0 | 9.0 | 0.3 | 1 |
| NF120 | 13.0 | 10.0 | 0.3 | 1 |
| NF140 | 15.0 | 12.0 | 0.3 | 1 |
| NF150 | 16.5 | 14.0 | 0.4 | 1 |
| NF170 | 18.0 | 15.5 | 0.4 | 1 |
| NF200 | 21.5 | 17.0 | 0.5 | 1 |
| NF220 | 23.5 | 20.0 | 0.5 | 1 |
| NF250 | 27.0 | 22.0 | 0.5 | 1 |
| NF300 | 34.0 | 26.0 | 0.5 | 1 |
| NF400 | 44.0 | 34.0 | 0.5 | 1 |
| NF500 | 55.0 | 43.0 | 0.5 | 1 |
| NF600 | 68.0 | 54.0 | 0.5 | 1 |
| NF700 | 78.0 | 66.0 | 0.5 | 1 |
●標準色：半透明（自然色）
収縮率は1:1.3、収縮温度は150℃です。
寸法表（ジュンロンNFL：FEP極細熱収縮チューブ）
| 部品番号 | 収縮前内径（最小） (mm） |
収縮後内径（最大） （mm） |
収縮後肉厚（標準） （mm） |
標準条長 （m） |
|---|---|---|---|---|
| NFL005 | 0.55 | 0.47 | 0.2 | 10 |
| NFL006 | 0.70 | 0.57 | 0.2 | 10 |
| NFL007 | 0.80 | 0.67 | 0.2 | 10 |
| NFL010 | 1.10 | 0.89 | 0.2 | 10 |
| NFL013 | 1.40 | 1.10 | 0.2 | 10 |
| NFL016 | 1.85 | 1.40 | 0.2 | 10 |
| NFL021 | 2.35 | 1.85 | 0.2 | 10 |
| NFL026 | 2.90 | 2.35 | 0.2 | 10 |
●標準色：半透明（自然色）
●最小販売単位：10m
（注）サイズ表の収縮前内径は最小値、収縮後内径は最大値、肉厚は完全収納時の標準値で示しています。
収縮率は1:1.3、収縮温度は180℃です。
