ダクトホース

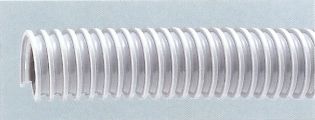

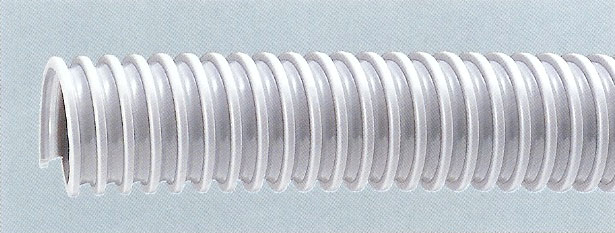

TACダクトD
 ホース写真 |
特徴
- 曲げやすく、しかも軽量なので作業の省力化が図れます。
- 切断・取付けが容易で配管工事も簡単に行えます。
用途
- 設備・機器類の送・排気用。
- 空気設備用。
- その他、集塵、送・排気用。
寸法及び物性
| 呼び径 | 内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力 （常温） MPa／ {kgf/c㎡} |
許容減圧力 （常温） kPa{mmHg} |
許容曲げ 半径 （mm） |
参考 質量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 32{11/4} | 32.4 | 38.6 | 7.5 | 0.06｛0.6｝ | -66.0{-495} | 32 | 260 | 50 |
| 38{11/2} | 37.3 | 44.5 | 7.9 | 0.06｛0.6｝ | -66.0{-495} | 38 | 365 | 50 |
| 50{2} | 50.8 | 59.8 | 11.0 | 0.05｛0.5｝ | -66.0{-495} | 50 | 555 | 50 |
| 65{21/2} | 64.0 | 73.2 | 11.1 | 0.04｛0.4｝ | -66.0{-495} | 65 | 700 | 30 |
| 75{3} | 76.5 | 85.9 | 11.7 | 0.04｛0.4｝ | -33.0{-248} | 75 | 830 | 30 |
| 90{31/2} | 90.0 | 100.0 | 12.0 | 0.03｛0.3｝ | -33.0{-248} | 90 | 990 | 30 |
| 100{4} | 103.0 | 113.0 | 12.0 | 0.03｛0.3｝ | -22.5{-169} | 100 | 1215 | 30 |
| 125{5} | 127.3 | 137.3 | 12.1 | 0.02｛0.2｝ | -12.0{-90} | 125 | 1460 | 20 |
| 150{6} | 151.4 | 162.0 | 13.5 | 0.02｛0.2｝ | -10.0{-75} | 150 | 1850 | 20 |
| 175{7} | 176.6 | 187.8 | 13.7 | 0.01｛0.1｝ | -8.0{-60} | 175 | 2230 | 20 |
| 200{8} | 205.0 | 216.8 | 14.3 | 0.01｛0.1｝ | -6.5{-49} | 200 | 2720 | 20 |
| 250{10} | 252.1 | 263.9 | 13.9 | 0.01｛0.1｝ | -4.0{-30} | 250 | 3300 | 10 |
| 300{12} | 303.0 | 316.0 | 15.7 | 0.01｛0.1｝ | -2.5{-19} | 300 | 4140 | 10 |
取付けカフス
Φ32～Φ200があります。
（注）Φ175カフスはゴム製（EPDM）、その他のサイズは軟質PVC製です。

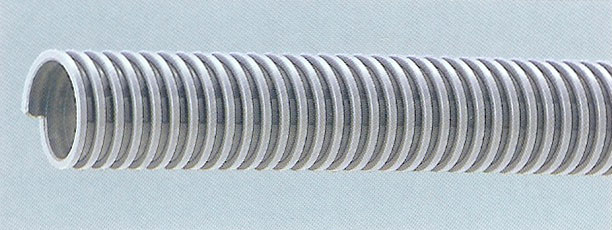

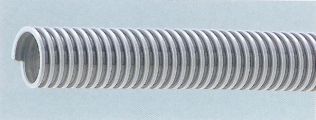

TACダクトEE
 ホース写真 |
特徴
- TACダクトDの普及タイプです。
- TACダクトDに比べ、内部抵抗が少なく、大きな輸送能力が得られます。
- 曲げやすく、しかも軽量なので、作業の省力化が図れます。
- 切断・取付けが容易で、配管工事も簡単に行えます。
用途
- 室内の送・排気用
- 工場設備の送・排気用。
- その他、集塵、送・排気用。
鋼管・VP管接続対応表
| 呼び径 | 適用管種呼び径 | SYバンド品番 | |
|---|---|---|---|
| SGP（外径） | VP（外径） | ||
| 75{3} | 65 (76.3) | 65 (76) | SY 75 |
| 90{31/2} | 80 (89.1) | 75 (89) | SY 90 |
| 100{4} | 90 (101.6) | - | SY100 |
| 115{41/2} | 100 (114.3) | 100 (114) | SY117 |
| 165{61/2} | 150 (165.2) | 150 (165) | Sy165 |
標準寸法・物性
| 呼び径 | 内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力 （常温） MPa／ {kgf/c㎡} |
許容減圧力 （常温） kPa{mmHg} |
許容曲げ 半径 （mm） |
参考 質量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 32{11/4} | 32.4 | 38.6 | 8.4 | 0.06｛0.6｝ | -66.0{-495} | 32 | 218 | 50 |
| 38{11/2} | 37.3 | 44.5 | 9.2 | 0.06｛0.6｝ | -66.0{-495} | 38 | 295 | 50 |
| 50{2} | 50.6 | 60.2 | 10.0 | 0.05｛0.5｝ | -66.0{-495} | 50 | 590 | 30 |
| 65{21/2} | 62.4 | 72.0 | 12.0 | 0.04｛0.4｝ | -66.0{-495} | 65 | 655 | 30 |
| ※ 75{3} | 76.4 | 86.4 | 13.0 | 0.04｛0.4｝ | -33.0{-248} | 75 | 785 | 30 |
| ※ 90{31/2} | 88.9 | 99.5 | 13.5 | 0.03｛0.3｝ | -33.0{-248} | 90 | 950 | 30 |
| ※ 100{4} | 101.6 | 112.2 | 15.0 | 0.03｛0.3｝ | -21.5{-169} | 100 | 1030 | 30 |
| ※ 115{41/2} | 114.3 | 125.9 | 17.4 | 0.03｛0.3｝ | -20.0{-150} | 110 | 1260 | 20 |
| 125{5} | 125.9 | 138.7 | 21.0 | 0.02｛0.2｝ | -20.0{-150} | 125 | 1355 | 20 |
| 150{6} | 152.4 | 164.8 | 20.0 | 0.02｛0.2｝ | -14.5{-109} | 150 | 1680 | 20 |
| ※ 165{61/2} | 165.0 | 177.8 | 22.0 | 0.02｛0.2｝ | -10.0{-75} | 150 | 1780 | 20 |
| 175{7} | 177.8 | 190.6 | 20.0 | 0.02｛0.2｝ | -10.0{-75} | 175 | 1945 | 20 |
| 200{8} | 203.7 | 217.1 | 22.5 | 0.01｛0.1｝ | -6.0{-45} | 200 | 2205 | 20 |
| 225{9} | 227.0 | 240.4 | 23.5 | 0.01｛0.1｝ | -5.5{-41} | 225 | 2470 | 10 |
| 250{10} | 252.0 | 266.2 | 25.0 | 0.01｛0.1｝ | -4.5{-34} | 250 | 3000 | 10 |
| 275{11} | 278.0 | 292.6 | 28.0 | 0.01｛0.1｝ | -4.0{-30} | 275 | 3300 | 10 |
| 300{12} | 303.0 | 318.0 | 30.0 | 0.01｛0.1｝ | -3.0{-23} | 300 | 3650 | 10 |
※印のサイズは鋼管に直結できます。
取付けカフス
| サイズ | 32 | 38 | 50 | 65 | 75 | 90 | 100 | 115 | 125 | 150 | 165 | 175 | 200 | 225 | 250 | 275 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| カフス | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 無 | 有 | 有 | 無 | 有 | 有 | 無 | 無 | 無 | 無 |
（注）Φ175カフスはゴム製（EPDM）、その他のサイズは軟質PVC製です。
取付け方法
取付けの際は、直接差し込むか、専用の塩化ビニール製カフスを使用し、スパイラルワイヤーバンドで締めつけてください。

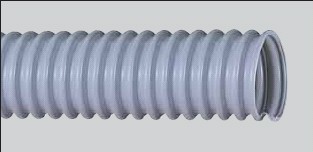

タイダクトホース N型
 ホース写真 |
 断面図 |
特徴
- 軽量で持ち運びが簡単です。
- 機械にマッチするような色彩とデザインを施しております。
- 屈曲性に富んでおります。
- 酸、アルカリ等の耐薬品性に優れています。
- 芯線に金属線を用いていますので熱変形が少なくてすみます。
用途
- 空調送風用に
- 粉状粒状のものの集散機器に適しています。
- 木工機械用、散粉機用、一般集塵用をはじめ一般機械類の送排気用としてご使用いただけます。
寸法及び物性
| 呼径 （Φ） |
内径 (mm） |
外径 (mm） |
ピッチ (mm） |
許容圧力（20℃） MPa以下 {kgf/c㎡以下} |
許容減圧力 （20℃） MPa以下 {mmHgl以下} |
許容曲げ 半径 （mm以上） |
参考 重量 （g/m） |
定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 16 | 16.7±0.7 | 21.2 | 7.5 | 0.059 {0.6} | 0.098 {760} | 20 | 110 | 20 |
| 19 | 19.5±0.7 | 24.0 | 8.0 | 0.059 {0.6} | 0.098 {760} | 23 | 130 | |
| 25 | 25.5±0.7 | 30.0 | 9.0 | 0.059 {0.6} | 0.098 {760} | 25 | 170 | |
| 32 | 32.5±0.7 | 37.0 | 9.0 | 0.059 {0.6} | 0.098 {760} | 35 | 210 | |
| 38 | 38.1±0.7 | 42.6 | 9.0 | 0.059 {0.6} | 0.098 {760} | 40 | 250 | |
| (45) | 45.5±1.0 | 52.3 | 11.5 | 0.049 {0.5} | 0.098 {760} | 45 | 400 | |
| 50 | 50.8±1.0 | 57.6 | 11.5 | 0.049 {0.5} | 0.098 {760} | 55 | 440 | |
| 65 | 63.5±1.5 0.5 | 70.5 | 11.5 | 0.039 {0.4} | 0.071 {550} | 70 | 540 | |
| 75 | 75.5±1.5 0.5 | 82.5 | 11.5 | 0.039 {0.4} | 0.032 {250} | 80 | 770 | |
| 90 | 89.0±1.5 0.5 | 96.0 | 11.5 | 0.029 {0.3} | 0.032 {550} | 90 | 910 | |
| 100 | 102.2±2.0 0.5 | 109.0 | 14.5 | 0.029 {0.3} | 0.021 {160} | 100 | 970 | |
| 125 | 127.0±2.0 1.0 | 134.5 | 15.5 | 0.020 {0.2} | 0.019 {150} | 120 | 1,300 | |
| 150 | 152.6±2.0 1.5 | 160.0 | 15.5 | 0.020 {0.2} | 0.014 {110} | 130 | 1,590 | |
| (175) | 177.0±2.0 1.5 | 184.0 | 16.5 | 0.020 {0.2} | 0.013 {100} | 170 | 1,840 | |
| 200 | 204.1±2.0 1.5 | 211.5 | 16.5 | 0.010 {0.1} | 0.008 {60} | 200 | 2,110 | |
| 250 | 252.0±2.5 2.0 | 261.5 | 16.5 | 0.010 {0.1} | 0.006 {45} | 250 | 3,600 | 10・20 |
| 300 | 303.0±3.0 2.0 | 312.5 | 16.5 | 0.010 {0.1} | 0.005 {35} | 300 | 4,300 | 10・（20） |
| 350 | 354.0±3.0 2.0 | 363.5 | 16.5 | 0.010 {0.1} | 0.003 {25} | 350 | 5,000 | |
| 400 | 405.0±3.0 2.0 | 414.5 | 16.5 | 0.005 {0.05} | 0.002 {15} | 400 | 5,710 |
（ ）は受注生産品です。また、Φ350×20mも受注生産品です。
